في شبكات أنابيب الغاز الحضرية، ونقل الغاز الصناعي، ومشاريع الطاقة المختلفة، يرتبط اختيار مواد خطوط الأنابيب بشكل مباشر بالسلامة والاستقرار وعمر الخدمة. كنوع من الأنابيب الفولاذية المستخدمة على نطاق واسع في الهندسة، غالبًا ما يتم استخدام أنابيب الفولاذ الكربوني لنقل الوسائط مثل الماء والزيت والبخار. ولكن هل يمكن استخدام أنابيب الصلب الكربوني في مشاريع نقل الغاز؟ هل تلبي متطلبات السلامة في صناعة الغاز؟ وما هي الشروط الفنية التي يجب أن تتوفر فيهم؟
ستناقش هذه المقالة هذه الأسئلة بشكل منهجي من الجوانب بما في ذلك خصائص نقل الغاز، ومزايا أداء أنابيب الفولاذ الكربوني، ونطاق تطبيقها، واعتبارات الاختيار الرئيسية.
1. المتطلبات الأساسية لمواد خطوط الأنابيب في نقل الغاز
يتميز نقل الغاز بوجود وسائط قابلة للاشتعال والانفجار والتسرب-، مما يفرض متطلبات سلامة عالية للغاية على نظام خطوط الأنابيب. سواء كان الغاز الطبيعي أو غاز الفحم أو غاز البترول المسال، فإن التسرب يمكن أن يؤدي بسهولة إلى نشوب حرائق أو انفجارات. لذلك، يجب إجراء فحوصات صارمة خلال مرحلة اختيار المواد لخطوط أنابيب الغاز.
أولاً، يجب أن تتمتع خطوط أنابيب الغاز بالقوة الجيدة وقدرة تحمل الضغط-. يعمل نقل الغاز عادةً تحت ضغط معين، خاصة خطوط أنابيب الغاز ذات الضغط المتوسط والعالي-، والتي لها متطلبات واضحة لقوة الخضوع، وقوة الشد، ومقاومة التعب للأنابيب الفولاذية.
ثانيا، يجب أن تضمن خطوط أنابيب الغاز ضيقا ممتازا. تؤثر جودة اللحام وكثافة الأنابيب وموثوقية المفاصل بشكل مباشر على سلامة تشغيل النظام.
ثالثا، تحتاج خطوط أنابيب الغاز إلى درجة معينة من المقاومة للتآكل. قد يحتوي الغاز على كميات ضئيلة من الرطوبة أو الكبريتيدات أو ثاني أكسيد الكربون، والتي يمكن أن تؤدي إلى تآكل خط الأنابيب في ظل ظروف معينة.

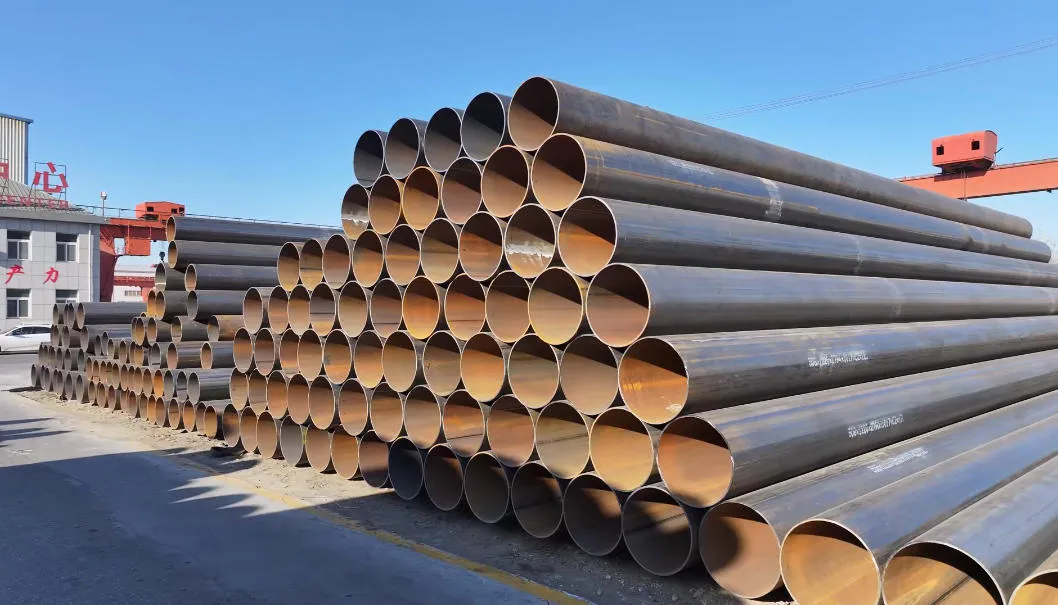

2. ما هيأنابيب الصلب الكربوني?
يتم تصنيع أنابيب الصلب الكربوني بشكل أساسي من الفولاذ الهيكلي الكربوني، مع محتوى كربون يتراوح عمومًا من 0.05% إلى 0.25%. ويتم تصنيفها إلى أنابيب من الصلب الكربوني العادي وأنابيب من الصلب الكربوني المتوسط-عالية القوة بناءً على درجات القوة والتطبيقات.
المعايير المشتركة لأنابيب الفولاذ الكربوني تشمل ASTM A53، API 5L، وGB/T 9711. تتميز هذه الأنابيب بخصائص ميكانيكية جيدة، وخصائص لحام، وقابلية معالجة، مع تطبيقات ناضجة في الهندسة.
فيما يتعلق بعمليات التصنيع، يمكن إنتاج أنابيب الفولاذ الكربوني عبر ERW (اللحام بالمقاومة الكهربائية)، أو LSAW (اللحام القوسي المغمور الطولي)، أو عمليات الأنابيب الفولاذية غير الملحومة، مما يوفر نطاقًا واسعًا من التطبيقات.
3. هل أنابيب الصلب الكربوني مناسبة لنقل الغاز؟
في الممارسة الهندسية، تعتبر أنابيب الفولاذ الكربوني مناسبة تمامًا لنقل الغاز وتحتل موقعًا مهيمنًا في أنظمة شبكات أنابيب الغاز العالمية.
في الوقت الحالي، تستخدم معظم خطوط أنابيب الغاز الحضرية وخطوط أنابيب نقل الغاز ذات الضغط المتوسط-إلى-الضغط العالي وأنظمة أنابيب الغاز الصناعية أنابيب الصلب الكربوني كمواد نقل أساسية. تتميز أنابيب الفولاذ الكربوني بحالات تطبيق ناضجة ومستقرة في كل من خطوط أنابيب الغاز تحت الأرض والعلوية.
تكمن الأسباب الأساسية في مزاياها الواضحة من حيث القوة والسلامة وإمكانية التحكم:
- قوة عاليةوقوة الشد: تتميز أنابيب الفولاذ الكربوني بقوة إنتاجية وقوة شد عالية، مما يلبي متطلبات تحمل الضغط -لنقل الغاز. على وجه الخصوص، تم تصميم فولاذ خطوط الأنابيب من سلسلة API 5L خصيصًا لظروف نقل النفط والغاز ويستخدم على نطاق واسع في مشاريع الغاز الطبيعي.
- لحام ممتازالأداء: تعمل أنابيب الفولاذ الكربوني على تسهيل عملية اللحام في-الموقع، حيث تقترب قوة اللحام من قوة المادة الأساسية، مما يضمن إحكام نظام خطوط أنابيب الغاز بشكل عام.
- تآكلمقاومة: يمكن تجهيز أنابيب الصلب الكربوني بأنظمة مقاومة-للتآكل مثل 3PE (ثلاث-طبقات من البولي إيثيلين)، أو FBE (الإيبوكسي المرتبط بالانصهار-)، أو الطلاءات الداخلية/الخارجية، مما يؤدي إلى إطالة عمر الخدمة بشكل ملحوظ في البيئات تحت الأرض أو الرطبة.
4. المتطلبات الفنية لأنابيب الصلب الكربوني المستخدمة في نقل الغاز
في حين أن أنابيب الصلب الكربوني مناسبة لنقل الغاز، إلا أنه لا يمكن استخدام جميع أنابيب الصلب الكربوني مباشرة في مشاريع الغاز. يجب أن تستوفي معايير الصناعة والمتطلبات الفنية ذات الصلة:
- مادةمتطلبات: تستخدم خطوط أنابيب الغاز عادةً أنابيب من الصلب الكربوني من فئة خطوط الأنابيب-، مثل درجات سلسلة API 5L Grade B وX42 وX52 وGB/T 9711، والتي توفر قوة وصلابة جيدة ومقاومة للكسر.
- عملية التصنيع: تستخدم خطوط أنابيب الغاز الشائعة الأنابيب الملحومة المستقيمة -المتفجرات من مخلفات الحرب (ERW) أو الأنابيب الملحومة بالقوس المغمور LSAW. يجب أن تخضع اللحامات لاختبارات الموجات فوق الصوتية، أو فحص -الأشعة السينية، أو الاختبار الهيدروستاتيكي لضمان الموثوقية.
- مكافحة-تآكلعلاج: يجب أن تكون خطوط أنابيب الغاز المدفونة مجهزة بطبقات خارجية مضادة للتآكل -(على سبيل المثال، 3PE أو مسحوق الإيبوكسي) مقترنة بنظام الحماية الكاثودية لمنع التآكل الخارجي أثناء الخدمة على المدى الطويل-.

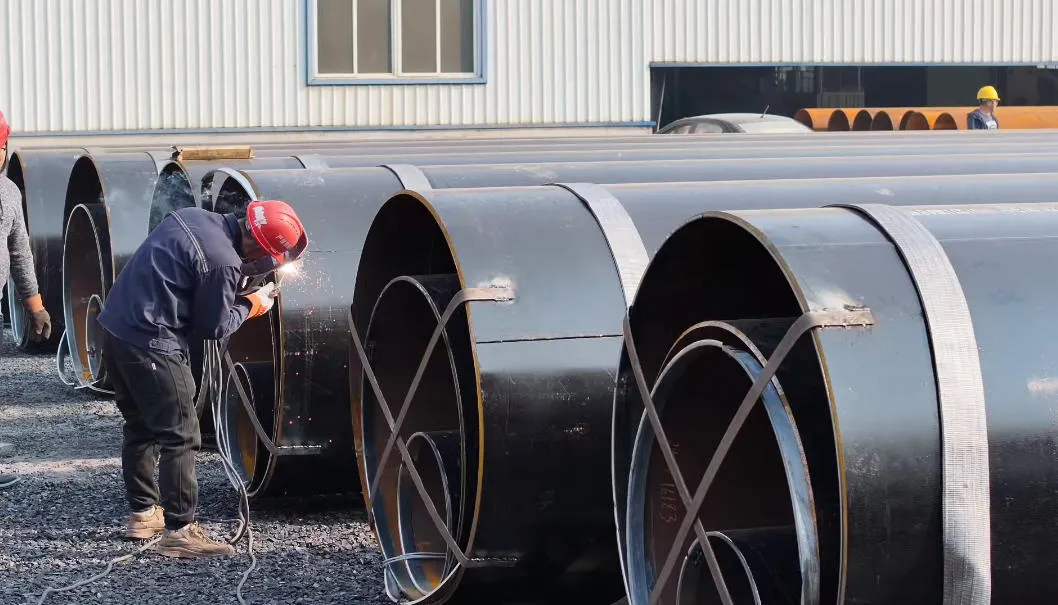

- بناءعملية: يتطلب لحام خطوط أنابيب الغاز مؤهلات متخصصة في إجراءات اللحام، وعمال لحام معتمدين، وفحص ما بعد اللحام- لضمان سلامة النظام بشكل عام.
5. مزايا تطبيق أنابيب الغاز من الصلب الكربوني
بالمقارنة مع المواد الأخرى مثل الأنابيب البلاستيكية وأنابيب الفولاذ المقاوم للصدأ، توفر أنابيب الفولاذ الكربوني العديد من المزايا المتميزة في هندسة الغاز:
- مسافة طويلة-عبرجزء: القوة والصلابة العالية تجعلها مثالية -لخطوط أنابيب الغاز الرئيسية طويلة المدى.
- -ظروف الضغط العالي: قدرة تحمل الضغط الفائق-تتكيف مع أنظمة نقل الغاز ذات الضغط العالي-المتوسطة.
- الظروف الجيولوجية المعقدة: مقاومة قوية للتشوه تسمح بالتكيف مع درجة معينة من استقرار الأساس وتغيرات إجهاد التربة.
- الصيانة والإدارة: تعمل تقنيات الكشف والإصلاح والتجديد الناضجة، بالإضافة إلى الخبرة الهندسية الغنية، على تسهيل التشغيل والإدارة على المدى الطويل-.
خاتمة
باختصار، أنابيب الصلب الكربوني لا تنطبق فقط على نقل الغاز ولكنها أيضًا واحدة من أكثر مواد خطوط الأنابيب استخدامًا ونضجًا وموثوقية في مشاريع الغاز الحالية. طالما تم تحديد درجات ومواصفات الفولاذ الصحيحة التي تفي بمعايير الغاز، جنبًا إلى جنب مع أنظمة سليمة مضادة للتآكل- وعمليات بناء، فإن خطوط أنابيب الغاز المصنوعة من الفولاذ الكربوني يمكن أن تلبي بشكل كامل متطلبات التشغيل الآمن والمستقر على المدى الطويل-.
في إنشاءات الغاز في المناطق الحضرية، وشبكات أنابيب الغاز الصناعية، ومشاريع نقل الغاز الطبيعي-الإقليمية، تظل أنابيب الفولاذ الكربوني مادة أساسية لا يمكن استبدالها. مع التقدم المستمر في تقنيات التصنيع والفحص، ستستمر السلامة وعمر الخدمة لخطوط أنابيب الغاز المصنوعة من الفولاذ الكربوني في التحسن، مما يوفر أساسًا متينًا لأنظمة نقل الطاقة الحديثة.
